Frantoio a mascelle primario a singola leva Gravity

Frantoio a mascelle V gravity con frantoio a mascelle primario ad alta capacità, frantoio a mascelle a singola leva CJ1211

Descrizione del prodotto

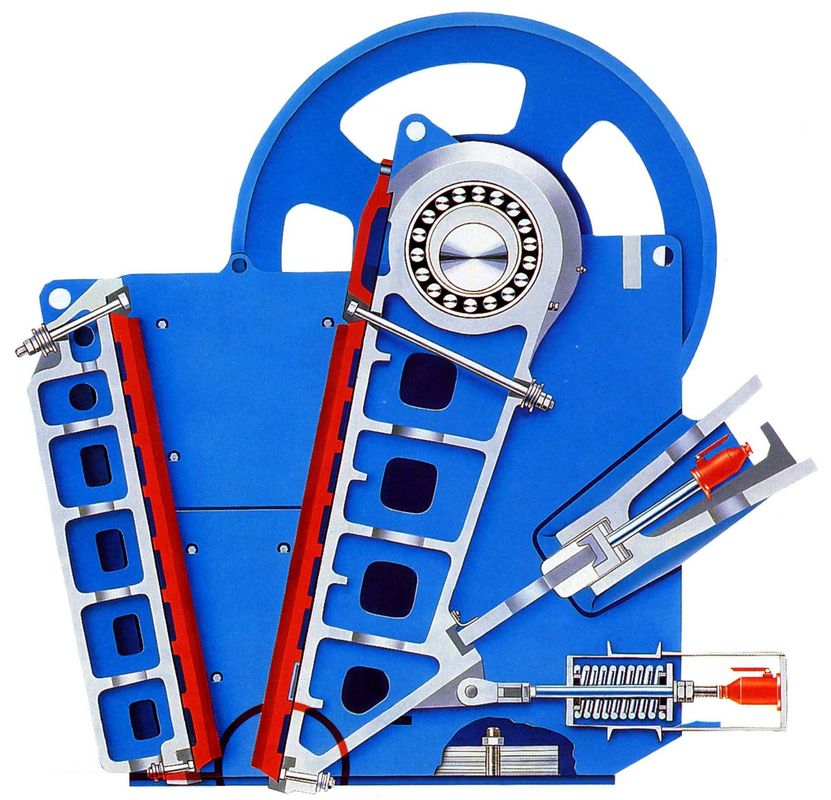

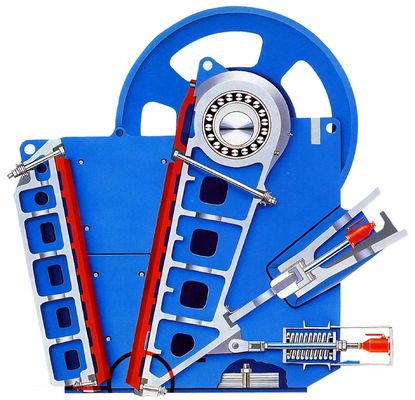

I frantoi a mascelle della serie MJ sono di tipo a oscillazione composta a singolo gomito e di design per impieghi gravosi, che utilizzano una camera di frantumazione simmetrica profonda, un'ampia apertura di alimentazione e un angolo di incastro ottimizzato per ottenere un elevato tasso di funzionamento, un ampio rapporto di frantumazione e un'elevata produttività. Con lunga durata del frantoio, bassa usura, facile manutenzione e funzionamento, la regolazione idraulica o meccanica del meccanismo di scarico è semplice e affidabile.



I frantoi a mascelle della serie MJ sfruttano appieno i metodi CAD e di analisi degli elementi finiti per ottimizzare il frantoio.

struttura basata sull'accumulo di esperienza a lungo termine. Il design della macchina enfatizza la riduzione del peso dell'apparecchiatura garantendo e aumentando la resistenza, aumentando l'affidabilità, la sicurezza e l'economia. Sia le piastre della mascella fissa che quelle mobili sono fusioni a forma di scatola con piastra ondulata, con leggerezza e alta resistenza e rigidità, dotate di un sistema di lubrificazione a tenuta a doppia tenuta, che può essere sicuro e affidabile;

Tutte le saldature sono evitate dalla zona di concentrazione delle sollecitazioni, modificando la curvatura del componente nella zona di concentrazione delle sollecitazioni per aumentare la resistenza





Alimentazione quadrata di grandi dimensioni, camera di frantumazione a cavità profonda simmetrica senza zona morta

Per migliorare la capacità di alimentazione





I frantoi a mascelle della serie MJ sono dotati di un'apertura di alimentazione di grandi dimensioni quasi quadrata, di una cavità profonda e con un design della camera di frantumazione senza zona morta, che può migliorare la capacità di alimentazione e la resa.

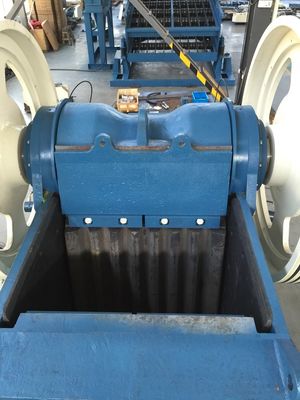

La parte superiore della mascella mobile è dotata di uno scudo protettivo spesso sostituibile per la mascella mobile per sopportare l'impatto di alimentazione.

Non è necessario installare una piastra di blocco sopra la mascella mobile dell'apertura di alimentazione e i minerali sfusi che entrano nel frantoio possono cadere direttamente nell'area di movimento della camera di frantumazione.



I tradizionali frantoi a mascelle sono adottati con un design della camera di frantumazione asimmetrico con una dimensione di alimentazione effettiva inferiore all'apertura nominale. La serie di frantoi è adottata con un design della camera di frantumazione simmetrico, in modo che l'apertura effettiva sia uguale all'apertura nominale, il che migliora la capacità di alimentazione.



Modello	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
Dimensione di alimentazione	895×660	1200×830	1200×1100	1300×1130	1500×1070	1500×1300
L(m)	2.55	3.23	3.61	3.76	4.11	4.50
W(m)	1.88	2.57	2.35	2.47	3.00	2.90
H(m)	2.38	2.95	3.51	3.85	3.33	4.19
D(m)	1.60	1.86	1.86	2.17	1.76	2.17
F(m)	1.58	1.93	2.50	2.68	2.39	3.05
Volume di spedizione(m³)	13	23	32	38	48	58
(CSS)Intervallo	50-175	75-275	125-275	125-300	125-300	150-300
Peso(kg)	13200	27000	34500	41500	53000	63500
Potenza motore(kw)	75	132	160	160	200	200
Capacità(t/h)	85-320	240-500	305-800	330-965	385-1090	480-1155



CSS(mm)	Modello
	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
40
50	85-115
75	95-155	160-220
100	120-195	220-295
125	145-230	270-350	3295-390	330-435	385-495
150	170-270	320-435	355-460	385-500	440-595	480-620
175	195-315	390-510	400-525	445-570	505-670	540-705
200		440-575	450-590	490-645	575-745	615-805
225		490-645	505-665	550-735	635-820	670-880
250		555-725	555-730	605-805	705-925	745-980
275		605-795	605-800	660-880	770-1005	825-1060
300				720-965	820-1080	880-1155



La capacità mostrata nella tabella indica solo un'approssimazione della capacità del frantoio. Le condizioni corrispondenti sono la frantumazione a circuito aperto, la graniglia a secco di granito con una densità apparente di 1600 kg/m3, la cui dimensione massima può soddisfare la dimensione massima di alimentazione consentita dal frantoio. I valori inferiori nella tabella si applicano alla circostanza in cui i fini dell'alimentazione inferiori alle dimensioni dello scarico vengono scartati e i valori superiori si applicano alla circostanza con contenuti di fini. Il CSS che il frantoio può operare normalmente dipende dalla distribuzione della granulometria di alimentazione, dalla friabilità del materiale (Wi), dalla quantità di contaminanti di alimentazione, dal tipo di piastre della mascella installate e dal tipo di materiale utilizzato.





La curva caratteristica della granulometria di scarico Questa curva è una tipica curva caratteristica della granulometria di roccia mediamente frantumabile (Indice di lavoro di frantumazione Wi=16). Circa il 75% dei prodotti è inferiore al CSS. La forma e il prodotto della curva di granulometria è inferiore al rapporto del CSS, a seconda delle caratteristiche dei minerali. Per le rocce con diversa friabilità (Wi tra 20-12), normalmente circa il 65%-85% del prodotto frantumato è inferiore al CSS del frantoio.

Il frantoio per pietre è ampiamente utilizzato per la frantumazione primaria, secondaria e fine di granito, basalto, calcare, roccia, calcestruzzo, aggregati, ghiaia, dolomite, quarzo e oltre 130 tipi di pietre nell'industria mineraria, cava, edilizia, stradale e in altri settori. Tutti i nostri frantoi per pietre hanno modelli completi tra cui scegliere. Puoi scegliere quello per pietre piccole, quello medio o il frantoio per pietre grandi in base alle tue esigenze.
