Dettagli:
|
| Capacità: | 50-3000 tonnellate all'ora | Potere (w): | 7.5kW - 250kW basato sulla larghezza e sulla lunghezza |
|---|---|---|---|
| Larghezza della cinghia: | 500,650,800,1200,1400, hanno personalizzato | Velocità: | 1-5M/s |
| Tensione: | 380V, 50Hz; 440V, 60Hz o richiesta dai clienti | Garanzia: | 12 mesi a partire da tempo di productioni |
| Nome: | Macchina del nastro trasportatore del tipo e TD75 di TDII | Applicazione: | cemento, pianta del frantoio, area estraente, sistema di spedizione |
| Evidenziare: | nastro trasportatore di trasferimento 380V,Nastro trasportatore di trasferimento 250kW,Nastro trasportatore della miniera di carbone |
||
La nostra panoramica di progetto di sistema del nastro trasportatore trasporto della miniera/del carbone:
Il molo per il nastro trasportatore e lo scarico dell'applicazione di sistema del carrello del progetto del sud dello spostamento del carbone orientale nell'area di porto di Shijiu, porto di Rizhao è situato nei 5 ancoraggi del sud della linea costiera orientale dello stagno del tre-porto nell'area di operazione del sud di area di porto di Shijiu, porto del × 3 del × 3-7 di Rizhao ed il parco carbone è situato nel lato est dell'iarda del coke in mezzo ai tre moli del sud.
Il progetto progetta di costruire 21 nastro trasportatore per carbone che scarica, impilante, trasferente, riprendente e caricante, compreso 7 stanze di trasferimento, 3 piattaforme di trasferimento, 6 piattaforme cape e le loro facilità ausiliarie, che adotteranno il modo di combinazione di nuova costruzione e di rilocazione.
(1) la capacità stimata del carrello scaricante (XL1, XL2) del progetto è 3600t/h e la capacità massima è 4000t/H.
(2) il sistema del nastro trasportatore del progetto comprende due tipi: la capacità stimata della linea d'impilamento sistema del nastro trasportatore è 3600t/h, la larghezza della cinghia è 1.8m e la velocità della cinghia è 4.0m/s; la capacità stimata della linea di carico sistema del nastro trasportatore è 6000t/h, la larghezza della cinghia è 2.2M e la velocità della cinghia è 4.3m/s.
1, la nostra introduzione del nastro trasportatore:
La nostra società è impegnata nella progettazione, nello sviluppo, nella fabbricazione, nell'installazione e nella manutenzione dell'attrezzatura di sistema di trasporto in serie, di grande attrezzatura trattata, delle macchine per la movimentazione del porto e dell'attrezzatura ausiliaria. Dal 2002, in 20 anni, contanti sul porto di Shanghai per fornire progettazione, fabbricazione, installazione ed i servizi di contratto generali di manutenzione per il funzionamento e la manutenzione dell'attrezzatura del porto, fornendo le soluzioni mirate a per i clienti, facendo la progettazione più in conformità con i bisogni del proprietario, accumulanti esperienza ricca di produzione, di installazione, di funzionamento e di manutenzione delle macchine per la movimentazione di trasporto continue del materiale e del sistema e mantenenti una buona associazione con una serie di imprese di fama internazionale.
I settori commerciali della società riguardano i porti, l'estrazione mineraria, il cemento, il potere, la metallurgia, la carta ed altre industrie. I prodotti principali sono tipo di DTII, il tipo il nastro trasportatore universale, il tipo il nastro trasportatore del tubo, il tipo il nastro trasportatore del cuscino d'aria, il tipo il nastro trasportatore mobile, il tipo nastro trasportatore di DX della DG di DD del Dy del DJ ondulato ed il il suoi rullo folle delle componenti, struttura, ecc., impilatore e ricuperatore, alta lampada di palo, spazzare l'automobile, la puleggia, la gru a benna, il rivestimento resistente all'uso, ecc., i prodotti sono esportati verso Europa. , L'Australia, l'America, Sud-est asiatico ed altre regioni. Parametro tecnico generale
| Velocità della cinghia (m/s) | Larghezza della cinghia (millimetri) | ||||||||||
| 500 | 650 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | |
| Trasportando capacità (t/h) | |||||||||||
| 0,80 | 69 | 127 | 198 | 324 | |||||||
| 1,00 | 87 | 159 | 248 | 405 | 593 | 825 | |||||
| 1,25 | 108 | 198 | 310 | 507 | 742 | 1032 | |||||
| 1,60 | 139 | 254 | 397 | 649 | 951 | 1321 | |||||
| 2,00 | 174 | 318 | 496 | 811 | 1188 | 1652 | 2186 | 2795 | 3470 | ||
| 2,50 | 217 | 397 | 620 | 1014 | 1486 | 2065 | 2733 | 3494 | 4338 | ||
| 3,15 | 871 | 1278 | 1872 | 2602 | 3444 | 4403 | 5466 | 6843 | 8289 | ||
| 4,00 | 1622 | 2377 | 3304 | 4373 | 5591 | 6941 | 8690 | 10526 | |||
| 4,50 | 2674 | 3718 | 4920 | 6291 | 7808 | 9776 | 11842 | ||||
| 5,00 | 2971 | 4130 | 5466 | 6989 | 8676 | 10863 | 13158 | ||||
| 5,60 | 6122 | 7829 | 9717 | 12166 | 14737 | ||||||
| 6,50 | 9083 | 11277 | 14120 | 17104 | |||||||
2, le nostre caratteristiche del nastro trasportatore:
1. Grande capacità di trasporto e distanza di trasporto più lunga, fino a 20km o più lungo
2. Possono i vari generi del trasportatore di materiale alla rinfusa e di merci dettagliate con una densità in serie del ³ di 0.5~2.5t/m
3. Può adottare un modo trasportare combinato del segmento curvo convesso, di segmento curvo concavo, o di segmento rettilineo.
4. Secondo le richieste di trasporto differenti, può essere usato separatamente o molteplice usando combinato anche può essere usato insieme all'altra attrezzatura per organizzare un sistema di trasporto orizzontale o diminuente.
5. Può essere usato fra il luogo di lavoro di -25ºC~+40ºC, la temperatura di trasporto del materiale sotto 80ºC con l'alta adattabilità.
Struttura principale
1.Reception complessivo telaio della gamba 3.Tail dello scivolo 2.Support (puleggia compresa di voltafaccia, attrezzatura ecc. di tensione)
il modo del complessivo telaio di 4.Ladder 5.Middle 6.Walk, pagina della gamba 8.Middle del corrimano 7.Supporting monta il Pin 9.Upper
10.Lower Pin 11.Base 12. La pagina capa monta 13.Supporting lo scivolo dell'assemblea 16.Head della gamba 14.Slider 15.Driven
Prodotto Vantaggios
|
Gruppo professionale dell'ingegnere:
Durante i 20 anni scorsi, abbiamo esperienza ricca dentro fornitura dei prodotti interurbani del nastro trasportatore e servizi a più di 50 paesi e regioni;
Le soluzioni su misura del nastro trasportatore possono incontrare bisogni speciali di maneggio del materiale alla rinfusa come grande inclinazione interurbana e grande di capacità, e girando e soluzioni quale il trasportatore tubolare e il nastro trasportatore mobile può essere fornito;
Professionale soluzioni di materiali speciali con il livello umidità e di grande viscosità;
Risponda alle norme differenti quale il CEMA, BACCANO, JIS, come, SABS, ecc;
Consumo di energia ed a basso rumore bassi e raduni requisiti locali di protezione dell'ambiente;
La tecnologia integrata di controllo intelligente può realizzare controllo centralizzato del nastro trasportatore interurbano sistema ed attrezzatura di produzione. |
|
Qualità affidabile:
Le attrezzature, i cuscinetti e le cinghie superiori internazionali dell'azionamento del trasportatore di marche sono adottati, che notevolmente migliorano il tempo di impiego del sistema del nastro trasportatore. |
|
|
Servizio di assistenza al cliente perfetto:
Fornisca l'intero orientamento trattato dell'installazione e servizi della Commissione per aiutare i clienti a ridurrsi operazione e costi di mantenimento del nastro trasportatore sistema. |
Casi di progetto e di applicazione
 |
||
|
Sistema del nastro trasportatore di Vietnsono Acciaieria di FHS |

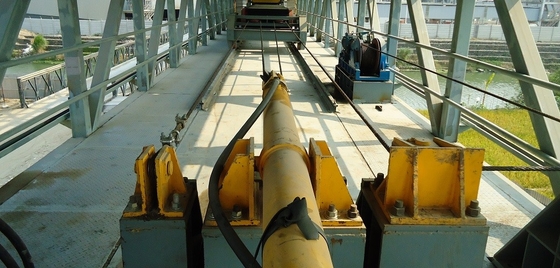

Nastro trasportatore tubolare di Jinping Stazione di idropotenza |
Sistema del nastro trasportatore di Centrale elettrica della Tailandia |
 |
||
|
Sistema del nastro trasportatore di HBIS Miniera del ferro del gruppo |
Sistema del nastro trasportatore di UHV Trasporto di energia in Cina |
Sistema del nastro trasportatore di Tientsin Industria chimica di YongLi |

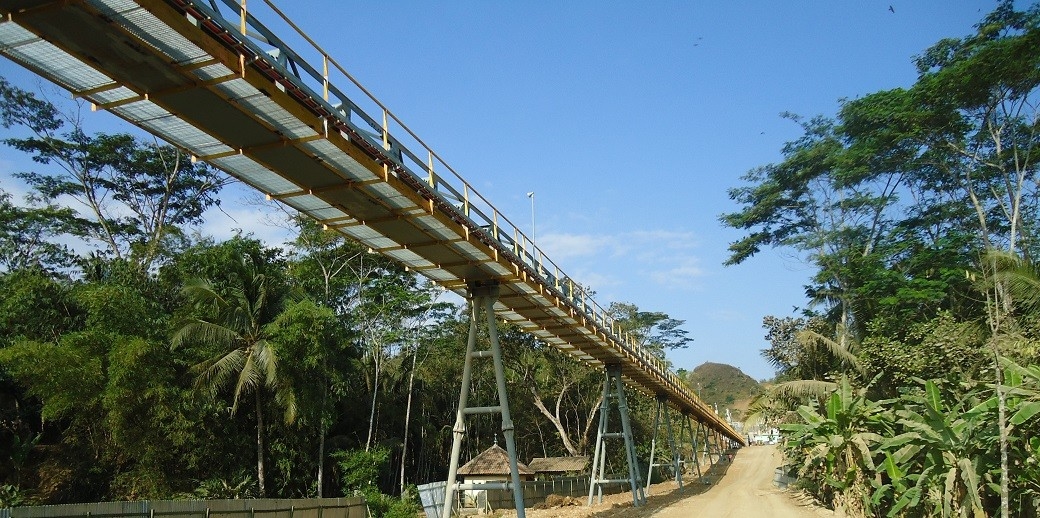

Descrizione del nastro trasportatore interurbano
il nastro trasportatore interurbano può essere usato per trasportare continuamente i materiali alla rinfusa con interurbana, con i grandi angoli propensi ed in terreno complesso, ogni singolo trasportatore può essere progettato, fabbricato ed installato secondo i clienti i requisiti.
Caratteristiche e vantaggio
lo stength di tensione incressed dei nastri trasportatori moderni tiene conto la costruzione dei trasportatori curvi interurbani di fino a 30 chilometri e per i widlths della cinghia fino a 500-2600mm.compared al nastro trasportatore standard, i trasportatori curvi possono esibire gli avanzamenti del serval come:
costi del trasporto del materiale 1.Decreased;
2.Decreased nel costo del capitale fisso (ferrovia o strada principale);
dispositivi dell'azionamento 3.Decreased e punti di trasferimento.
4.simple struttura, costo di operazione basso, rumore di lavoro basso, correndo sicuro e stabile, pulito ed altamente efficiente.
i sistemi 5.Conveyor sono il collegamento logico fra le fasi di estrazione mineraria, elaborare e stoccaggio.
Conveyoris interurbani della cinghia ampiamente usati in porti, nei terminali, in molo, in centrali elettriche, in acciaieria, in stabilimento chimico, nelle fabbriche del cemento, nella metallurgia, nell'estrazione del carbone ed in altre industrie. Materiale alla rinfusa quali carbone, pietra calcarea, minerale di ferro e carbone pulito, ecc.
Imballaggio e consegna
